LPM型氣箱脈沖袋式收塵器技術性能表(一)
|
技術參數 型號 |
LPM3A-90
|
LPM4A-120
|
LPM_-150
|
LPM6A-180
|
LPM4B-250
|
LPM5B-310
|
LPM6B-370
|
LPM7B-450
|
LPM8B-490
|
|
|
處理風量(m³/h) |
6900
|
8930
|
11160
|
13390
|
17800
|
22300
|
26700
|
31200
|
35700
|
|
|
過濾風速(m/min) |
1.2-2.0(根據不同的揚塵點選取不同的凈化過濾風速,參見表1)
|
|||||||||
|
總過濾面積(m²) |
93
|
124
|
155
|
186
|
248
|
310
|
372
|
434
|
496
|
|
|
凈過濾面積(m²) |
62
|
93
|
124
|
155
|
186
|
248
|
310
|
372
|
434
|
|
|
濾袋總數(個) |
96
|
128
|
160
|
192
|
256
|
320
|
384
|
448
|
512
|
|
|
收塵器阻力(Pa) |
1470-1770
|
|||||||||
|
進口氣體含塵濃度(g/m³標) |
<200
|
<1000
|
||||||||
|
出口氣體含塵濃度(g/m³標) |
<0.1
|
|||||||||
|
收塵器承受負壓(Pa) |
<5000
|
|||||||||
|
清灰壓縮空氣 |
壓力 |
(5-7)×10&sup5
|
||||||||
|
耗氣量(m³標/min) |
0.27
|
0.37
|
0.46
|
0.55
|
1.2
|
1.5
|
1.8
|
2.1
|
2.4
|
|
|
星形卸料裝置YJD-16 |
下料口300×300mm,高度400mm
|
轉速率41r/min,減速電機功率1.5kw,產量39.4m³/h
|
||||||||
|
螺旋輸送機 |
規(guī)格 |
無
|
直徑Φ300,產量30m³/h(填充率=0.7)
|
|||||||
|
減速電機 |
無
|
型號XWD2.2-5-1/59,功率2.2kw
|
||||||||
|
保溫層面積(m²) |
26.5
|
34
|
41
|
48.5
|
70
|
94
|
118
|
142
|
166
|
|
|
設備總重(約值,不包括保溫層)(kg) |
2880
|
4080
|
5280
|
6480
|
8280
|
9960
|
11640
|
13320
|
15000
|
|
注：1、表中的凈過濾面積是指一個室清灰時的過濾面積。2、表中的耗氣量是工廠集中供氣的情況，如設置單獨空壓機時，表中的耗氣量要乘上1.3系數。

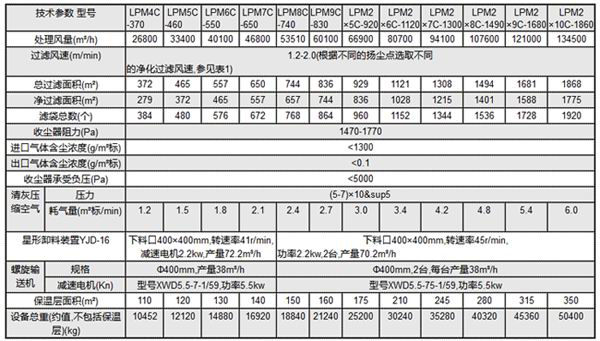

LPM型氣箱脈沖袋式收塵器技術性能表(二)
說明：
1、進風開口和出風口可以互相調換，但風管中的斜隔板應掉頭安裝，訂貨時應注明；
2、爬梯也可布置在收塵器的另一端；
3、卸灰閥可安裝在收塵器另一端的對稱位置，但灰斗底板和輸送機的傳動裝置要掉頭安裝；
4、立柱的高度,布置時可以截短，但訂貨時應注明立柱的高度；
5、一般,除塵器不配備保溫層，若用戶需要請注明。
