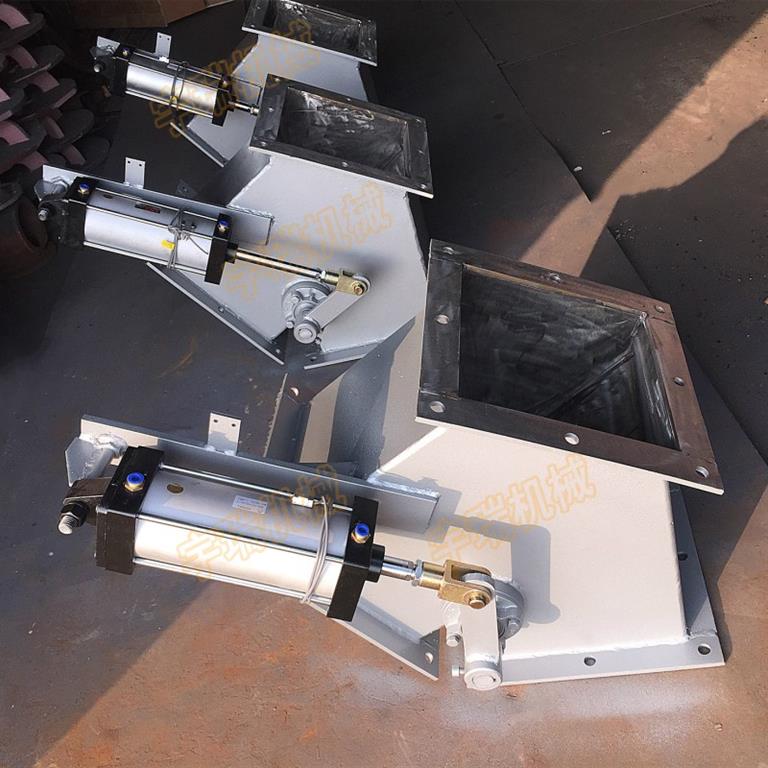

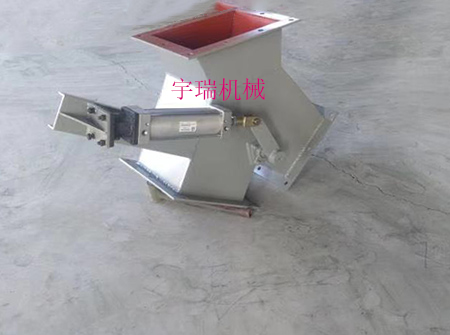

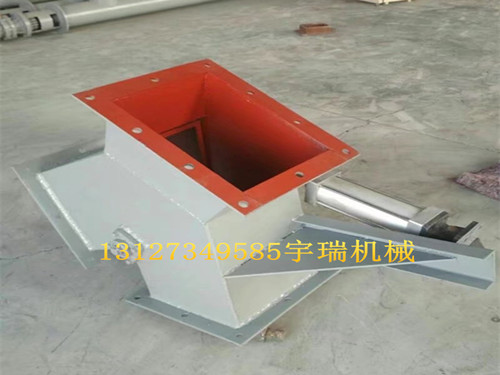

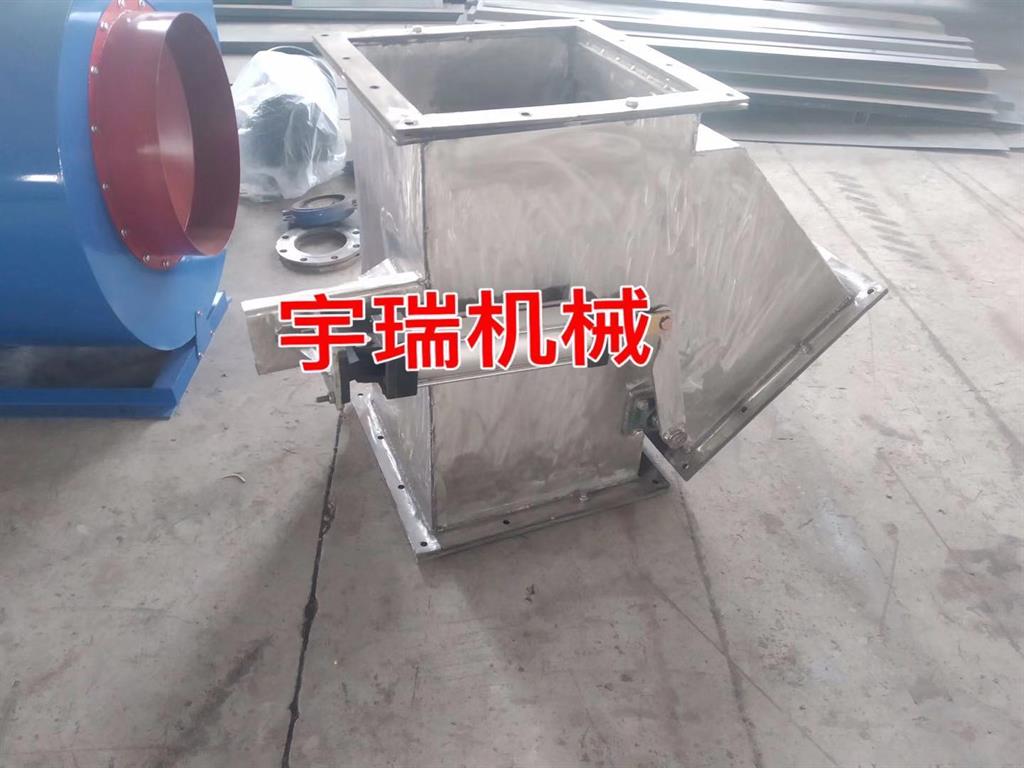

氣動三通分料器

三通分料閥也可以分為電液動三通分料器,手動三通分料閥,電動三通分料閥,氣動三通分料閥四種啟動方式,具有體積小、重量輕、耐磨性能好、使用壽命長、阻力小，是利用電動推桿、電液動推桿、氣動推桿驅動，可以快速切換物料流向。

產地：滄州>泊頭市

供應商：泊頭市宇瑞機械設備制造有限公司

技術服務熱線：13127349585

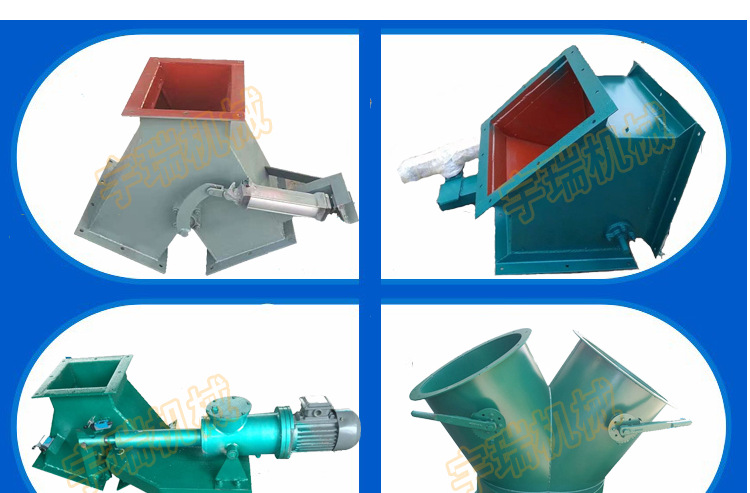

三通分料器： 又名三通分料閥或三通溜子、是我公司根據固體顆粒和粉狀物料輸送的物殊要求而開發的系列產品。三通分料器分為手動三通分料器、氣動三通分料器、電動三通分料器等。

一、用途：三通分料閥是物料輸送系統中控制物料快速換向的理想設備，廣泛應用于建材、冶金、礦山、輕工、糧食等行業固體顆粒和粉狀物料輸送。

二、特點 ：該閥采用鋼板焊接結構、具有體積小、重量輕、阻力小。采用電動推桿（電液動、氣動推桿）驅動，可以快速切換物料流向。

三、工作原理：本閥主要由閥體、閥軸、閥板、曲柄機構、電動推桿（電液動推桿或手動機構）等組成。工作時電、液動推桿的直線往復運動，（手動由外力）通過曲柄帶動閥軸、閥板作_角度的擺動，從而達到控制物料流向，分送物料之目的。

四、型號編制說明

分料閥簡圖1


Dy 、QFC-I II IV電液動、氣動三、四通分料閥外形結構尺寸
C ×C	a	b	αº	D(S 、Y、Q）FC-I			D(S 、Y、Q）								氣動推桿		手動
C ×C	a	b	αº	L1	H	L2	e	f	型號	功率	型號	功率	型號	壓力	X	質量
200 ×200	290	256	45 º	394	269	500	177	575	D T 1 6 3 2 0 - H	0.25KW	108	D Y T 2 0 0 - 1 1 0	0.55KW	Q C B 8 0 × 2 0 0	0.5Mpa	200-600	88
			50 º	373	570	282	174				118						98
			55 º	270	620	299	161				124						104
			60 º	265	705	352	160				130						110
250 ×250	306	45 º	448	318	575	298	134				114
		50 º	322	645	330	193	144				124
		55 º	316	705	338	181	152				132
		60 º	312	790	396	182	164				144
300 ×300	356	45 º	499	354	660	300	840	D T 1 1 0 0 2 0 - H	0.37KW	188	D Y T Z 4 5 0 - 1 1 0	0.75KW	Q C B 1 0 0 × 4 0 0	0.5Mpa	148
		50 º	360	725	349	209				200					160
		55 º	355	790	380	204				230					190
		60 º	350	880	431	200				240					200
400 ×400	456	45 º	598	438	775	381				250					210
		50 º	456	880	419	250				280					240
		55 º	444	970	448	244				292					252
		60 º	445	1105	525	245				348					278
500 ×500	600	556	60 º	1130	550	1350				315					340		300
560 ×560	665	622	60 º	1180	605	1410	315			980					390		350
630 ×630	735	692	60 º	1230	690	1480	355			1120					440		400
710 ×710	815	772	60 º	1200	750	1560	400			1220					490		450
